型號：DEX-450 （新）

工作行程：400*500*100mm

大速度：1200mm/sec

重復精度：±0.02mm

傳動方式：松下伺服電機/精密研磨絲桿

工作方式：噴射點膠（自然固化）

上料：人工上下料

工作電壓：AC220V/50-60HZ/3.0KW

工作環境：溫度10～40℃/濕度20～90% no condensation

計算機：工控機，液晶顯示器，鍵盤鼠標

運行系統：Windows 7

氣壓要求：0.5-0.7Mpa，0.2m3/h

外型尺寸：780*1170*1570mm（不包括屏幕部分和三色燈）

機器性能：

1.設備XY采用直線電機，整體提高運行速度和精度

2.產品通過流水線輸送頂升、測高、點膠、膠路檢測等；

3.點膠工藝采用熱熔噴閥，點膠精度高、效率高；

4.非接觸式噴射點膠，提高點膠一致性，減少材料浪費，提升產能和良品率

5.可任意搭載 1 套（氣動式噴射閥、壓電閥、螺桿閥、撞針閥）支持雙閥模式擴展

6.自動恒溫系統，確保涂料膠水的流動性一致(選件)

7.配備大理石平臺，穩定性強

8.配備 CCD 視覺定位系統與自動視覺抽檢系統

9.適用流體點膠,例如: UV 膠、熱熔膠，AB 膠、EPOXY(黑膠)、白膠、EMI 導電膠、SILICON、環氧樹脂、瞬間膠、銀膠、紅膠、錫膏、散熱膏、防焊膏、透明漆、螺絲固定劑等

10.適合對象:手機、藍牙耳機、攝像頭模組、平板電腦、墨水夾、PC板、LCD、LED、智能鎖、智能音箱、連接器、繼電器、散熱器、半導體等電子業、或與SMT設備連線快速點/涂膠、時鐘、玩具行業、醫療器材等需液體產品.

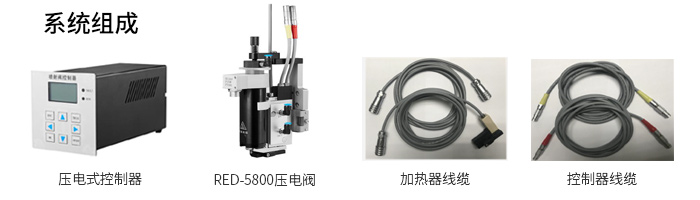

熱熔壓電噴射閥簡介

特點

1.非接觸式噴射點膠、高精密點膠。2.穩定的膠點直徑小至 0.2mm。

3.持續工作頻率高達 500Hz，瞬時工作頻率。4.高可達到 800Hz。

5.適用流體粘度范圍廣，0 至 200,000 Cps。6.精致的模塊化設計。

7.清洗方便快捷。8.現場快速更換零部件，提高產線效率。9.快速的上端校正方式，消除了傳統調試噴嘴的方法

工作原理

當壓電閥體里的壓電疊堆在電壓切換下產生機械形變，利用杠桿原理驅動撞針上下形成活塞運動，撞針在活塞運動時撞擊噴嘴，從而使流體噴出。

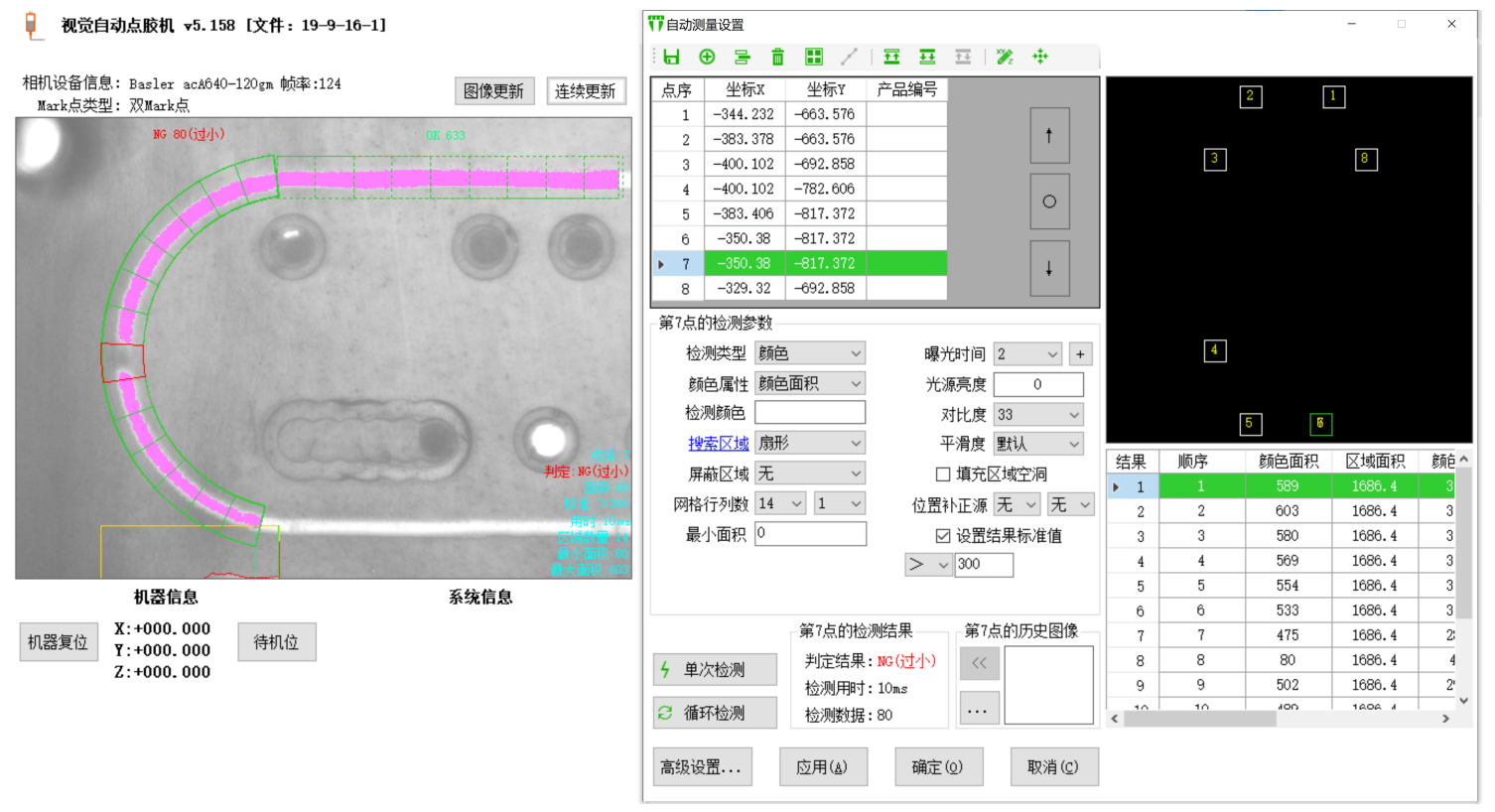

視覺自動點膠機視覺檢測膠量功能

特點：

1.可以檢測點狀、線狀、弧狀的膠條。
2.可以檢測無膠、少膠、多膠、斷膠。
3.檢測位置自動修正，在產品發生偏移的情況下仍然可以通過視覺補償來保證測量位置的準確性。
4.可以在同一個檢測位置檢測多個對象。
5.檢測不通過時可以報警提示，并可顯示不合格的膠體位置。
6.檢測透明的膠水時，膠水必須含熒光劑，并且要用紫光光源。否則視覺無法檢測。

原理：

1.通過檢測膠水的顏色來計算膠水的面積尺寸是否在設定范圍內，因此要求膠水顏色和產品顏色有明顯的對比區分，區別不明顯時需要使用彩色相機。
2.細分顏色面積的每個區域，指定區域內少膠或無膠時判斷為斷膠。
